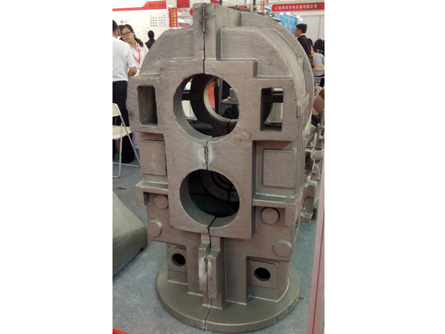

機(jī)床鑄件的可塑性的辦法和技術(shù)要求
機(jī)床鑄件為了所需的可塑性、韌性和濕態(tài)強(qiáng)度，黏土濕型砂 含有適量水分。
生產(chǎn)現(xiàn)場(chǎng)判斷型砂濕度有以下幾種方法：有豐富經(jīng)驗(yàn)的混砂和造型工人常根據(jù)手捏型砂是否容易成團(tuán)和是否粘手來(lái)判斷型砂的干濕程度；床身鑄件還可根據(jù)捏緊動(dòng)作中型砂是否柔軟和變形情況來(lái)判斷型砂的可塑性；根據(jù)手指掐碎砂團(tuán)時(shí)用力大小判斷型砂的濕強(qiáng)度是否合適。
如果用手捏砂時(shí)，只有潮的感覺，不覺得沾手，且手感柔和，印在砂團(tuán)上的手指痕跡清晰，灰鐵鑄件那么這樣的型砂干濕度就比較合適。
機(jī)床鑄件為了提高機(jī)床的和性，其材質(zhì)向、高剛度方向發(fā)展，國(guó)內(nèi)近年來(lái)一些新型機(jī)床用鑄鐵材料。具體如下。
?、僭谳^高的碳當(dāng)量，如≥3.5%時(shí)，通過(guò)提高廢鋼的比例，如達(dá)so%；提高鐵液的過(guò)熱溫度，如達(dá)1500℃；采用多元復(fù)合孕育劑，如含Ca、Mn、Bi的硅鐵，使鑄鐵的牌號(hào)達(dá)到HT350
②調(diào)整鑄鐵成分中的Si與c和Mn與Si的比值，在碳當(dāng)量為3.4%～3.8%時(shí)，將Si/C從o．4～o．5提高到o．7～o．8；Mn/Si從o．5～o．6提高到1．o～1適當(dāng)加入少量穩(wěn)定珠光體的元素如Cr、Cu和Sb、Sn等。
大型機(jī)床鑄件，球墨鑄件，消防栓鑄件，減速機(jī)鑄件，http://btgszz.com/
